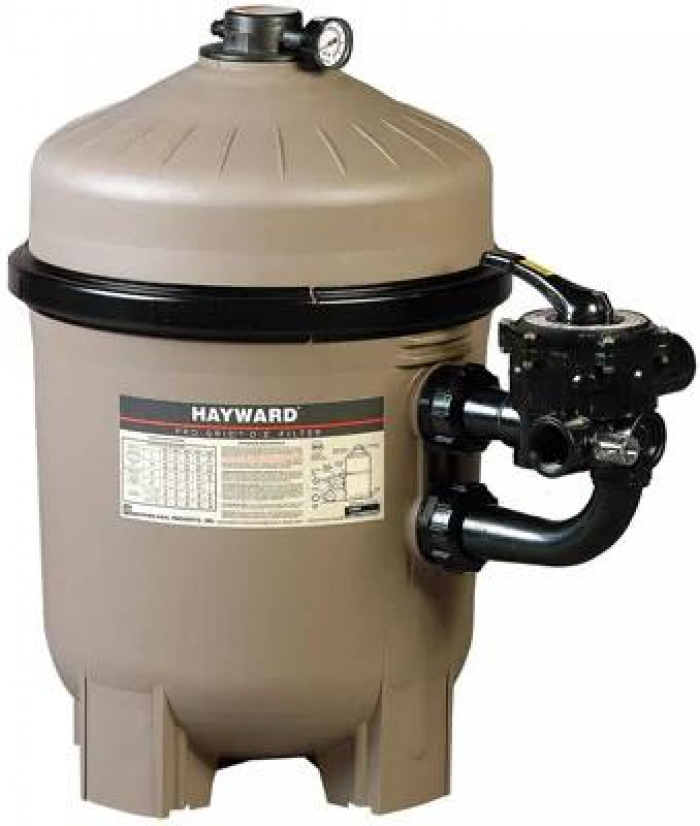

Filtre à diatomées HAYWARD Pro Grid DE2420

Caractéristiques techniques :


Débit maximum	11 m³/h
Surface de filtration	2,20 m²
Vitesse de filtration maximum	5 m³/h/m²
Finesse de filtration	2 à 5 µ
Poids	25 kg
Charge de diatomées utile	1,3 kg (non fournie)
Hauteur de dégagement mini	65 cm au-dessus du filtre
Cuve en Permaglass XLTM injecté	Garantie 10 ans, anti-corrosion, H. 810 mm Ø 584 mm
Partie haute du filtre	Conçue pour accéder rapidement aux éléments filtrants
Partie basse du filtre	Munie de 2 tubulures en Noryl Ø 1"1/2 pour la fixation d’une vanne multivoies (non fournie)
Eléments de filtration en tissus synthétique (arrêt des diatomées)	Conçus pour une filtration du bas vers le haut et un contre lavage dans l’autre sens
Collier de serrage central	Anti-fuite et résistant pour assembler en toute sécurité la partie haute et la partie basse du filtre. Il permet en outre un accès aisé à toutes les parties internes sans toucher les tubulures et les connexions
Manomètre	Pour le contrôle de lavage du filtre
Purgeur manuel	Permettant de chasser facilement l’air emprisonné
Diffuseur de répartition d’eau et collecteur	En plastique inaltérable
Vidange intégrée 1”1/2	Pour une évacuation totale et rapide facilitant le nettoyage
Socle intégré	Partie inférieure du filtre

Élément indispensable au fonctionnement de votre filtre : Vanne Hayward 6 voies 1’’1/2 pour filtres Pro Grid




La filtration à diatomées est une méthode très performante pour filtrer l’eau des piscines

Mais comme avec tout autre média filtrant, la qualité du résultat est étroitement associée à la sélection initiale de votre équipement selon des règles strictes.
Voici quelques indications qui vous permettront de faire le "choix de l’eau propre" :

Finesse de filtration :

La "finesse de filtration" d’un filtre à diatomées dépend, certes, de la présence d’un média filtrant original, mais surtout, d’une bonne adéquation entre le débit de la pompe et la surface filtrante du filtre ; ce rapport se nomme la "vitesse de filtration".

Pour les piscine familiale, la vitesse de filtration avec un filtre à diatomées ne doit pas être supérieure à 5m³/h/m²…

Débit nominal :

Il faut d’abord déterminer le débit nominal de votre filtration en divisant le volume de la piscine par un nombre d’heures : c’est le temps théorique de recyclage de la totalité du volume d’eau. Plus ce temps est réduit, plus le débit sera important et meilleur sera le recyclage du bassin.

Les règles de l’art en piscine familiale précisent que ce temps doit se situer entre 4h au mieux et 6h au plus.

Exemples avec le Filtre à diatomées HAYWARD Pro Grid DE2420 dont le débit est de 11 m³/h :


• En 4h x 11 m³/h il recycle une piscine de 44 m³ d’eau
• En 6h x 11 m³/h il recycle une piscine de 66 m³ d’eau

La surface filtrante :

Pour déterminer quelle devra être la surface filtrante minimum d’un filtre à diatomées, il faut diviser le débit par la vitesse de filtration.

Exemple avec le filtre PRO GRID 11m³/h[/b] : 11 m³/h divisé par 5 = 2,2 m²

La surface filtrante mesurée en m² correspond à l’ensemble des éléments pourvus de la membrane en tissus synthétique.

Durée de fonctionnement :

De quelque nature que soit votre piscine, la durée de fonctionnement de votre filtration doit être au moins égale à la température de l'eau divisée par 2.

C'est une méthode simple à retenir et efficace. En cas de baignades intensives ou lorsque la température de l'eau est égale ou supérieure à 28°C, faire fonctionner votre filtration 24h/24 pour optimiser le traitement.

Important :

La filtration de piscine doit être programmée en priorité le jour. Le fonctionnement doit être continu et non pas fractionné.
Exemple avec 13h de filtration : de 07h à 20h… Sans arrêt !

Lavage du filtre :

Les produits de traitement destinés à la désinfection, à la correction du pH, ou toutes autres substances chimiques utilisées pour améliorer la qualité de l'eau, finissent à l'usage par provoquer des concentrations résiduelles contraignantes et néfastes.

Pendant la période d'utilisation, nous vous conseillons de laver votre filtre à sable toutes les semaines au minimum (position lavage : 3 minutes – position rinçage : 1 minute).

La procédure de nettoyage présente aussi l’avantage de vidanger un peu d’eau saturée et de la renouveler avec de l'eau neuve. Cette technique de réduction des concentrations améliore la qualité de l'eau sans conséquence majeure sur sa température.

Besoin d'informations complémentaires, de conseils spécifiques, voire d'aide à l'installation ?

Contactez le magasin Piscines HydroSud de votre région, des techniciens vous apporteront tout leur savoir faire au service de votre projet.
Rechercher un magasin Piscines HydroSud

Les filtres à diatomées Pro-Grid d’Hayward vous offrent une filtration de l’eau d’une qualité incomparable.
Principe de fonctionnement du filtre à diatomées :


• L’intérieur de la cuve est constitué de plusieurs éléments pourvus d’une membrane perméable en tissu synthétique.
• L'eau de la piscine traverse ces membranes pour une filtration du bas vers le haut et dans l’autre sens lors d’un contre lavage.
• On introduit dans l’eau une charge de diatomées, organismes microscopiques fossiles de nature végétale particulièrement poreux, qui viennent se plaquer contre la membrane.
• L’eau traverse ce barrage diatomées + membrane.
• Les sédiments en suspension dans l’eau sont piégées dans les cavités des diatomées.
• La porosité de chaque diatomée permet de retenir des particules de 2 à 5 microns et d’obtenir une finesse de filtration exceptionnelle.
• Le manomètre avec indicateur d’encrassement permet de visualiser aisément l’encrassement du filtre et d’anticiper le contre lavage.
• En contre lavage, les diatomées et les saletés qu’elles contiennent sont évacuées à l’exutoire.
• Après l’opération de lavage du filtre à contre courant, une nouvelle charge de diatomées est introduite dans le circuit afin de repartir sur un nouveau cycle de filtration.

Important : Un filtre à diatomées est incompatible avec l’utilisation de produits coagulants et floculants, ainsi qu’avec certains algicides à base d’ammonium quaternaire et avec le PHMB (PolyHexaMéthylène Biguanide).
