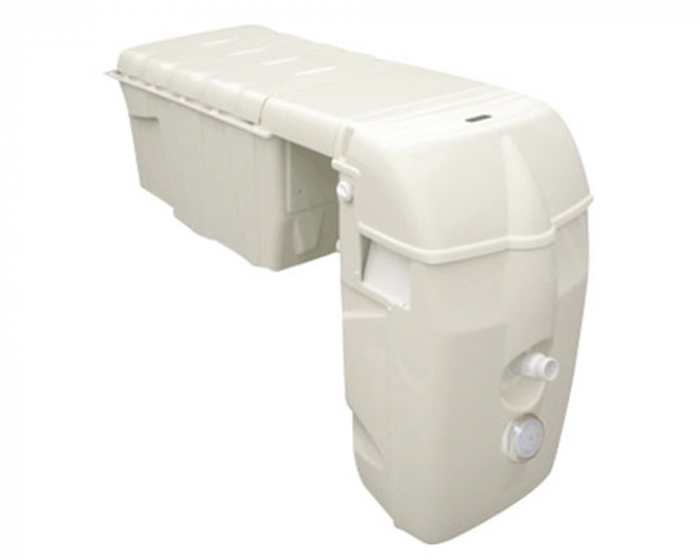

Bloc de filtration MX25 + Électrolyseur + By pass

Composé de deux parties distinctes réunies en un bloc compact :

Volume maxi piscine 110 m³


Partie immergée
Matière	ABS-PMMA (plexiglas) thermoformé
Hauteur (hors tout)	940 mm
Largeur (hors tout)	518 mm
Profondeur (hors tout)	385 mm
Aspiration	2 Skimmers
Refoulement	1 buse orientable gros débit
Débit d'air	avec bouton de réglage
Éclairage	1 projecteur LED blanc avec télécommande
Partie enterrée
Hauteur (hors tout)	365 mm
Longueur (hors tout)	789 mm
Largeur (hors tout)	518 mm
Couvercle	amovible avec une mousse antibruit
Groupe de filtration
1 Pompe	1, 1 kW (1, 5 CV) - 230 V mono - Débit : 25 m³/h
Filtration	2 Cartouches
Surface de filtration	4, 5 m² x 2
Finesse de filtration	25 µ
Programmation	coffret avec horloge journalière
Électrolyseur au sel
Concentration de sel	4 g/l
Production de chlore actif	jusqu’à 13 g/h
Régulation de la production	de 2, 6 g/h mini à 13 g/h maxi
Électrodes	autonettoyantes par inversion de polarité
Affichage par voyants	de fonctionnement de défaut de production, de salinité ou de T°C
Équipement pour chauffage
By Pass	vanne 3 voies (dérivation vers l’entrée chauffage)

Prévoir un emplacement proche du bloc de filtration pour le stockage du pH moins liquide.

Fourni avec notice de montage et un ensemble canalisations et raccords PVC pression.
Les raccordements hydrauliques des matériels sont réalisés en usine. Les tubes et les raccords sont en PVC rigide 16 bars ø 50 mm.

Important :

Le raccordement électrique du bloc de filtration doit être protégé en amont par un disjoncteur différentiel = ou < à 30 mA (norme NF C15 100).

Avant la mise en service du matériel, veuillez contrôler les raccordements électriques et l’étanchéité de tous les raccords hydrauliques (serrage uniquement à la main).

Options intégrables


• 1 tuyau de massage (à fixer sur la buse de refoulement)

• option projecteur couleur MX18 / MX25

Le bloc filtrant

Simple, efficace, économique, esthétique ! Ce local technique abrite votre filtration sans canalisation enterrée.

Le bloc de filtration à cartouches MX 25 s’adapte à tous les types de piscines existantes ou en construction jusqu’à 110 m³ d’eau maximum. Il s’intègre directement sur le bassin.

Le MX 25 est équipé de 2 filtres à cartouche de 25 µ, d'une pompe de 1, 5 CV dont le débit est de 25 m³/h, et d'un électrolyseur au sel à cellule transparente autonettoyante avec réglage de la production de chlore (maxi 13 g/h), alarmes défaut, sel bas et température d’eau trop froide

Hormis ses performances techniques, le bloc de filtration est une solution particulièrement intéressante car son installation n’exige aucun passage de canalisation enterrée : tout est intégré, y compris les aspirations et le refoulement d’eau !

Le bloc de filtration à cartouches MX 25 permet de recevoir des options intégrables, même plusieurs années après son installation.

En effet, des emplacements réservées ainsi que les canalisations équipées de raccords unions démontables permettent de recevoir en lieu et place les options suivantes :


• Balnéothérapie et nage à contre-courant
• Circuit de chauffage indépendant

Le bloc filtrant

Simple, efficace, économique, esthétique ! Ce local technique abrite votre filtration sans canalisation enterrée.

Le bloc de filtration à cartouches MX 25 s’adapte à tous les types de piscines existantes ou en construction jusqu’à 110 m³ d’eau maximum. Il s’intègre directement sur le bassin.

Le bloc de filtration à cartouches MX18 est équipé de 2 filtres à cartouche de 25 µ, d’une pompe de 1 CV dont le débit est de 18 m³/h, d'une nage à contre courant composée d’une deuxième pompe de 1 CV dont le débit est de 18 m³/h (identique à la pompe de filtration). Le fonctionnement simultané des 2 pompes permet ainsi d’obtenir un (double) débit de 36 m³/h et de nager devant le bloc, à contre courant, et d'un électrolyseur au sel à cellule transparente autonettoyante avec réglage de la production de chlore (maxi 13 g/h), alarmes défaut, sel bas et température d’eau trop froide, ainsi qu'un Régul pH.

Hormis ses performances techniques, le bloc de filtration à cartouches MX18 est une solution particulièrement intéressante car son installation n’exige aucun passage de canalisation enterrée : tout est intégré, y compris les aspirations et le refoulement d’eau !
