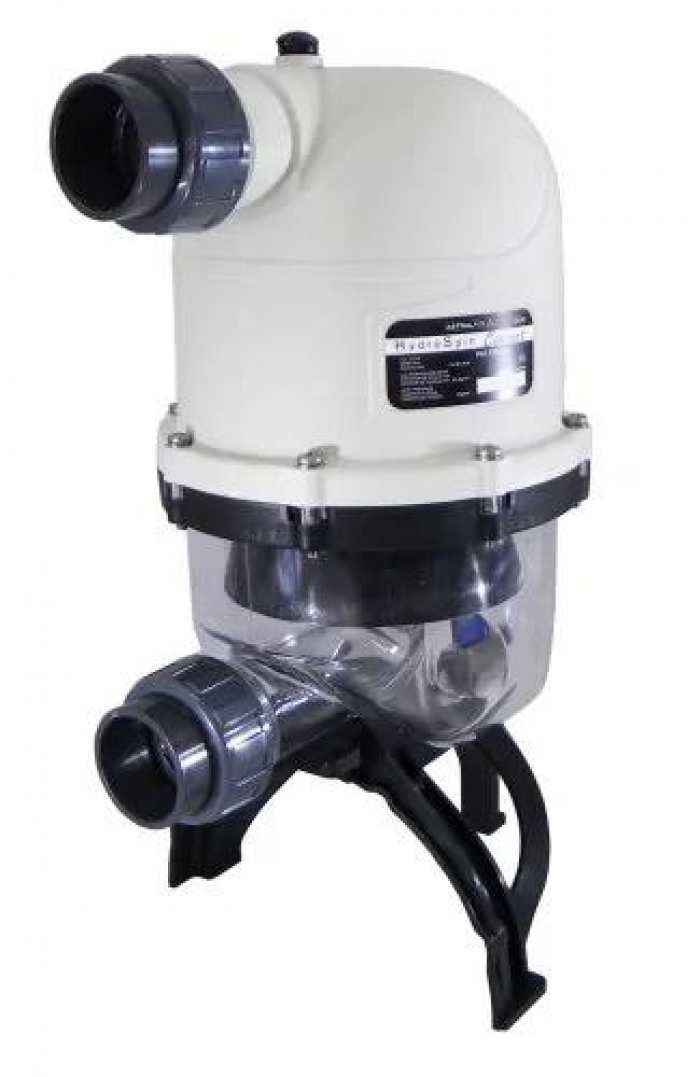

Pré-filtre Hydrospin Compact

Le pré-filtre Hydrospin est un équipement qui permet de réduire l’encrassement du filtre de piscine, et par voie de conséquence les fréquences de lavage de ce dernier. L’Hydrospin participe ainsi à réduire notablement les consommations d’eau dédiée à l’entretien de la piscine.

Composition du kit pré-filtre Hydrospin Compact :


• Pré-filtre Hydrospin Compact
• Un support de fixation multi-supports (Paroi/sol)
• Sachet d'accessoires comprenant une vanne à bille ¾’’ inox (purge) muni d’un coude de sortie, 2 raccords à coller, 2 joints, 3 chevilles et 3 vis de fixation
• Manuel d’installation et d’entretien

Dimensions :


• Hauteur en version fixation murale : 403 mm
• Hauteur en version fixation au sol : 490 mm
• Entraxe Entrée/sortie : 276 mm
• Connections d’entrée et sorties latérales orientables à visser 2’’ ¼
• Adaptations raccords à coller ø 50 mm

Limites techniques :


• Débit mini : 3 m³/h
• Débit maxi : 16,5 m³/h
• Pression maxi : 2,5 bars

Pré-filtre Hydrospin

L'HYDROSPIN COMPACT doit être installé entre la pompe et le filtre.



Il convient d’installer une évacuation d'eau dans le local où se trouve l'HYDROSPIN COMPACT .
Il faut également veiller à ce que la surface où va être installé l'HYDROSPIN COMPACT soit horizontale.
Autour de l'HYDROSPIN COMPACT , il est conseillé de prévoir un espace suffisant pour pouvoir procéder au contrôle et à la maintenance nécessaires.

Avertissement de sécurité :


• Ne pas installer l'HYDROSPIN COMPACT dans des installations avec un système de de traitement à l’oxygène actif ou ses dérivés.
• Ne pas connecter l'HYDROSPIN COMPACT directement à l'arrivée d'eau de la ville car la pression de celle-ci peut être très élevée et dépasser la pression maximale de travail de l'appareil.
• Ne pas utiliser le circuit de filtration pour le remplissage et le réglage du niveau d'eau de la piscine. Une erreur de manipulation peut produire une surpression dans le filtre.
• N'utiliser en aucun cas des dissolvants pour le nettoyage de l'appareil car il pourrait perdre ses propriétés (brillance, transparence...)
• Sur des installations de filtration utilisant des filtres à diatomées, il faudra faire un by-pass entre la pompe et le filtre pour que l'HYDROSPIN COMPACT ne sépare pas les diatomées au moment de les introduire dans le système de filtration; il faudra, à ce moment-là, fermer les connexions en direction de l'HYDROSPIN COMPACT.

Technologie hydrodynamique
Le pré-filtre

HYDROSPIN COMPACT

repose sur la technologie hydro-cyclonique (voir « Support Démo »). Cette technologie est purement hydrodynamique, et elle n’utilise aucune autre énergie que celle de la filtration existante.



Le pré-filtre HYDROSPIN COMPACT peut équiper les nouvelles installations comme les installations existantes présentant un débit compris entre 3 et 16 m³/h.

L' HYDROSPIN COMPACT doit être installé entre la pompe et le filtre. Son format « compact » et son support d’accrochage multi-supports (parois – sol) induisent une installation aisée, qui nécessite par ailleurs peu de place.

Le pré-filtre HYDROSPIN COMPACT est constitué d'un réservoir de collecte des solides avec 3 zones différenciées
: décantation, clarification et épaississement.

Il est destiné à économiser l'eau de lavage des filtres et à amplifier la durée de vie de ces derniers. Il permet la séparation des solides jusqu'à 40 microns grâce aux multiples hydro-cyclones qui le composent.

L' HYDROSPIN COMPACT accumule ainsi les solides isolés dans sa partie inférieure et ils sont ensuite expulsés lorsqu'on ouvre la vanne de purge ((voir « Support Démo »). Cet appareil ne nécessite que peu d’entretien, puisqu’il suffit d’ouvrir la vanne de purge lorsque la présence de sédiments atteint le niveau limite dans le réservoir de récupération. 5 litres d´eau suffisent à mener cette opération à bien.

En réduisant sensiblement la vitesse de colmatage du filtre, il réduit par là-même la fréquence des lavages du système de filtration. Ce système permet ainsi une diminution de moitié de la consommation d'eau lors du lavage du système de filtration.

Pratique, le pré-filtre HYDROSPIN COMPACT peut être nettoyé, sans arrêter la pompe.
