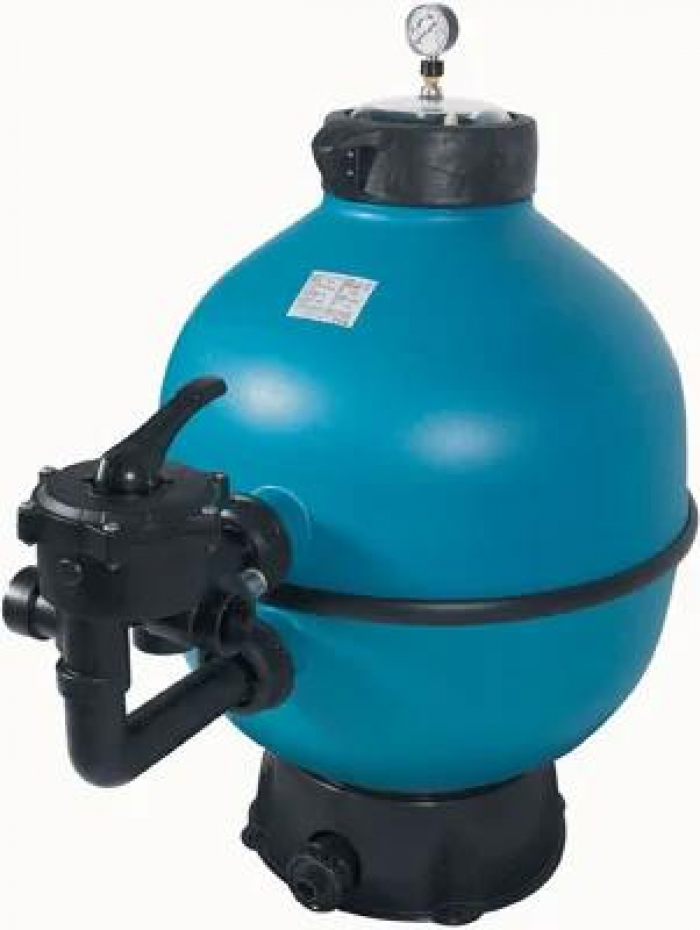

Filtre Libra 760 6 LT side

Filtre à sable pour eaux de piscines, compatible eau salée, chlore, brome, eau déminéralisée, ozone, ainsi que tout autre produit ou procédé de traitement d'eau agréé par le Ministère de la Santé.

Ce filtre à sable convient à la filtration de piscines familiales d’un volume de 90 à 130 m³ d’eau.

Caractéristiques techniques
Débit admissible	22 m³/h
Vitesse de filtration	50 m³/h/m²
Cuve	résine thermoplastique injectée assemblée par électro-soudure
Diamètre extérieur	760 mm
Hauteur	1114 mm
Largeur avec vanne	1102 mm
Vanne	6 voies latérale
Raccordement hydraulique	ø 2 " femelle à visser
Vidange d’eau	avec crépine
Couvercle	transparent en ABS avec brides à visser démontables
Pression d’épreuve	7 bars
Pression de service	3,5 bars (maximum)
Charge de sable	300 kg (non fourni)
Préconisation de granulométrie	sable fin (ø 0,5 à 1,6 mm)
Garantie vanne	1 AN
Garantie cuve	10 ANS

Vanne multivoies à 6 positions avec poignée de sélection :

• Position filtration
• Position lavage
• Position rinçage
• Position égout
• Position circulation sans filtration
• Position fermée

Filtration efficace = eau de piscine claire et limpide

Pompe et filtre :

La qualité d'une filtration de piscine est essentielle dans le processus de traitement de l'eau de votre piscine. Par définition, le filtre se charge des impuretés et la pompe recycle l'eau du bassin. Le rapport entre ces 2 organes vitaux de la filtration doit être judicieusement appréhendé dès le départ: il est la base fondamentale de votre projet.
Les dimensions du filtre à sable, notamment sa surface filtrante, vont déterminer sa capacité à recevoir le débit délivré par la pompe, tout en privilégiant la finesse de filtration. Par convention, le débit de la pompe doit permettre que la totalité du volume d'eau du bassin passe par le filtre en un temps moyen situé entre 4 à 6H, sans que le passage d’eau sur le sable soit excessif : eau propre !

Le filtre à sable est actuellement le produit le plus utilisé pour filtrer l’eau des piscines.

L’engouement des consommateurs et des professionnels pour cette technique est dû à la simplicité de sa mise en œuvre et de son exploitation. Mais la qualité du résultat est étroitement associée à la sélection initiale de votre équipement selon des règles strictes. Voici quelques indications qui vous permettront de faire le "choix de l’eau propre" !

Finesse de filtration :

La finesse de filtration d’un filtre à sable dépend, certes, de la granulométrie du média filtrant, mais surtout, d’une bonne adéquation entre le débit de la pompe et la surface filtrante du filtre ; ce rapport se nomme la vitesse de filtration. Les règles de l’art en piscine familiale précisent que la vitesse de filtration avec un filtre à sable ne doit pas être supérieure à 50 m³/h/m².

Débit nominal :

Il faut d’abord déterminer le débit nominal de votre filtration de piscine en divisant le volume de la piscine par un nombre d’heures : c’est le temps théorique de recyclage de la totalité du volume d’eau.
Plus ce temps est réduit, plus le débit sera important et meilleur sera le recyclage du bassin.

Les règles de l’art en piscine familiale précisent que ce temps doit se situer entre 6H au plus et 4H au mieux en fonction des tailles de piscine. De plus le volume total journalier filtré doit être au moins égal à 3 fois celui de la piscine.

Il est à noter que plus le volume d'eau à filtrer diminue, plus les pollutions sont concentrées. Le débit nominal retenu pour une piscine de 40 m³ sera de 10 m³/h, basé sur 4H de filtration pour un recyclage complet plutôt que sur 6H.
Pour les volumes

Pour un volume d'eau de 100 m³, le débit nominal moyen retenu est d'environ 20 m³/h

Pour un volume d'eau de 70 m³, le débit nominal moyen retenu est d'environ 14 m³/h

Pour un volume d'eau de 40 m³, le débit nominal moyen retenu est d'environ 10 m³/h

Exemples avec le Filtre à sable Libra 760 6LT side dont le débit est de 22 m³/h :

• En 4 H x 22 m³/h il recycle une piscine de 88 m³ d’eau
• En 6 H x 22 m³/h il recycle une piscine de 132 m³ d’eau

Notre avis :

Ce filtre est parfait pour une piscine de 90 m³ !
Au-delà et jusqu’à 130 m³, ses performances iront en diminuant…

Surface filtrante :

Pour déterminer quelle devra être la surface filtrante minimum d’un filtre à sable, il faut diviser le débit par la vitesse de filtration (50 m³/h/m²).

Exemple : 22 m³/h divisé par 50 = 0,44 m²

Par souci de simplification, le fabricant indique le débit maximum admissible sur son filtre à une vitesse de 50 m³/h/m². Cette indication est issue d’une surface filtrante mesurée en m² au niveau de la circonférence de la cuve.

Pour information :

La finesse de filtration d’un filtre à sable (uniquement à sable !) est sensiblement améliorée avec l’ajout d’un produit coagulant ou floculant ; la seule condition requise est que la vitesse de filtration ne doit pas excéder 50 m³/h/m².

Durée de fonctionnement :

De quelque nature que soit votre piscine, la durée de fonctionnement de votre filtration doit être au moins égale à la température de l'eau divisée par 2.

C'est une méthode simple à retenir et efficace. En cas de baignades intensives ou lorsque la température de l'eau est égale ou supérieure à 28°C, faire fonctionner votre filtration 24H/24 pour optimiser le traitement.

Important :

La filtration de piscine doit être programmée en priorité le jour. Le fonctionnement doit être continu et non pas fractionné.
Exemple avec 13H de filtration : de 07H à 20H… Sans arrêt !

Lavage du filtre :

Les produits de traitement destinés à la désinfection, à la correction du pH, ou toutes autres substances chimiques utilisées pour améliorer la qualité de l'eau, finissent à l'usage par provoquer des concentrations résiduelles contraignantes et néfastes.

Pendant la période d'utilisation, nous vous conseillons de laver votre filtre à sable toutes les semaines au minimum (position lavage : 3 minutes – position rinçage : 1 minute).

La procédure de nettoyage présente aussi l’avantage de vidanger un peu d’eau saturée et de la renouveler avec de l'eau neuve. Cette technique de réduction des concentrations améliore la qualité de l'eau sans conséquence majeure sur sa température.

Besoin d'informations complémentaires, de conseils spécifiques, voire d'aide à l'installation ?

Contactez le magasin Piscines HydroSud de votre région, des techniciens vous apporteront tout leur savoir faire au service de votre projet.
Rechercher un magasin Piscines HydroSud

Filtre LIBRA d'ESPA
ESPA,une grande marque pour le poste essentiel du traitement de l'eau de votre piscine.

Ce filtre correspond sûrement aux besoins de votre piscine, mais il doit être compatible avec l'ensemble de vos hypothèses de projet, tant en construction qu'en rénovation.

Il est notamment associé à plusieurs autres matériels, existants ou à déterminer et il est donc intimement lié à d'autres équipements hydrauliques, comme les pompes de filtration, et électriques, comme les coffrets électriques.

Compatible avec tous les types de traitement

La conception de sa cuve en thermoplastique injectée le rend compatible avec tous les types de traitement et notamment à l’eau de mer, chlorée, déminéralisée, ainsi que l’eau traitée à l’ozone.

Le filtre LIBRA 760 6 LT est muni d’une vanne 6 voies Ø 2" montée sur le côté et dispose de nombreux autres accessoires qui en font l’un des filtres à sable anti-corrosion les mieux équipés du marché.

Dans les conditions de fonctionnement définies à la rubrique "Conseils du Pro", ce filtre, peut être associé à une pompe d’un débit maximum de 22 m³/h afin d’assurer la filtration de piscines d’un volume de 90 à 130m³ d’eau.
