Pompe d’hydromassage Wiper0 90 M

Pompe d’hydromassage Wiper0 90 M - Espa

Pompe d’hydromassage Wiper0 90 M

Puissance électrique : 0,85 kW
Tension d’alimentation : 230 V mono

Livraison offerte
Réf 002147
L'unité 311,00 €
Quantité
Livraison à domicile
Livraison à domicile sous 4 à 6 jours
Livraison offerte
Panier
Ajouter au panier
Retrait Magasin
En choisissant le retrait, vous allez être redirigé sur la boutique en ligne du magasin le plus proche de chez vous. Votre panier sera remis à 0.
Voir les magasins revendeurs
Fiche détaillée

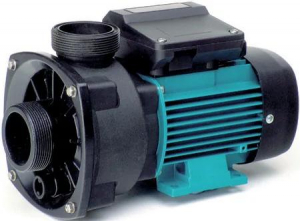

Pompe d’hydromassage pour piscines et spas Wiper0 90 M


La pompe Wiper0 90 M est conçue pour des équipements compacts d’hydromassages ou de filtration de spas et de piscines.
Elle est compatible eau salée (7g/L maxi), eau chlorée et eau traitée à l’ozone.

Caractéristiques techniques
Débit à 6 m de HMT 17 m3/h
Puissance P1 0,85 kW
Puissance P2 0,74 kW
Puissance HP 1 CV
Tension 230 V monophasé
Intensité 3,7 A
Protection IP55
Eau salée 7 g/l max.
Condensateur de démarrage 12 µF
Branchement électrique facilité par une large boîte à borne avec schéma intégré
Corps de pompe polypropylène chargé de fibres de verre
Axe moteur acier inox AISI 431
Aspiration ø 2"1/4 (raccord ø 2"1/4 F x 50 à coller et joints
d’étanchéité inclu)
Refoulement ø 2"1/4 (raccord ø 2"1/4 F x 50 à coller et joints
d’étanchéité inclu)
Poids 6,80 kg



Conseil du pro
Conseil du pro

WIPER0 90 M est une pompe d’hydromassage pour spas, baignoires hydrothérapiques, piscines…

La pompe d’hydromassage WIPER0 90 M est une pompe d’hydromassage pour spas, baignoires hydrothérapiques, piscines…
Elle est compatible avec tout type de produit agréé : électrolyse au sel (7 g/l max.), chlore, brome, ozone, biguanide…

CE et HMT, quézaco?

Le débit d'une pompe est variable selon 3 facteurs :
  • La hauteur géométrique d'aspiration : C'est la hauteur mesurée en mètre de colonne d'eau (CE) entre l'embouchure "aspiration" de la pompe de filtration et le plan d'eau de la piscine. Lorsque la pompe est située au-dessus du niveau de l'eau, cette situation est dite "en élévation". La hauteur géométrique d'aspiration excède rarement 2 à 3 m afin de ne pas perturber l'auto-amorçage et le rendement de la pompe. Dans le meilleur des cas, cette hauteur est nulle : la pompe est au même niveau que le plan d'eau, voire en dessous ; on dit alors que la pompe est "en charge" et sa hauteur géométrique d'aspiration est négative. C'est dans cette situation qu'une pompe est la plus performante.

  • La hauteur géométrique de refoulement : C'est la hauteur mesurée en mètre de colonne d'eau (CE) entre l'embouchure "refoulement" de la pompe et le plan d'eau de la piscine. Cette hauteur peut être positive (pompe située en dessous), nulle (pompe au même niveau) ou négative (pompe située au dessus). La hauteur géométrique de refoulement est moins contraignante pour une pompe que la hauteur géométrique d'aspiration.

  • Les pertes de charges de l'installation : Elles sont constituées par l'ensemble des équipements hydrauliques ; chacun d'eux constitue un obstacle qui freine la circulation de l'eau (par ex. les canalisations et raccords). L'accumulation de ses obstacles se mesure aussi en mètre de colonne d'eau (CE) à partir des "courbes de pertes de charge" concernant chaque matériel.
Il n'y a plus qu'à additionner tous les mètres de colonnes d'eau (CE) pour obtenir la Hauteur Manomètrique Totale (HMT) de l'installation!

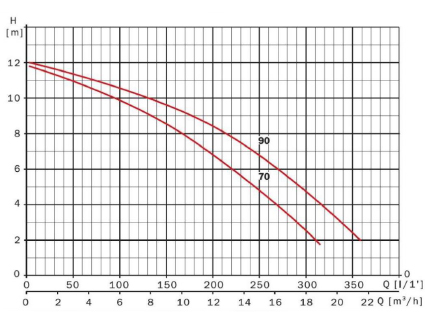

Grâce aux courbes hydrauliques du fabricant, on peut alors déterminer le débit réel de la pompe en fonction de la HMT de l'installation. Pour simplifier ce calcul, le fabricant de la PISCIS mentionne une HMT moyenne de 5 m de CE, selon que le local technique où est installée la pompe en charge est situé contre le bassin.


Important :

Le choix du diamètre des raccords et des canalisations d'aspiration et de refoulement est établi en fonction du débit nominal de la pompe pour diminuer la vitesse de circulation et réduire les pertes de charge. Pour les réseaux hydrauliques des piscines, les tolérances de vitesses (V) maximales sont les suivantes :

V = 1,50 m sur l’aspiration
V = 2,50 m sur le refoulement


Electricité :
  • L’installation d’une pompe de filtration doit satisfaire aux exigences de la norme NF C 15-100.
  • La ligne d’alimentation électrique du local technique est obligatoirement protégée par un disjoncteur différentiel inférieur ou égal à 30 mA.
  • Dans tous les cas de figure, vous devez faire appel à un électricien qualifié, seul habilité pour intervenir sur le tableau électrique général de l’installation.
  • La puissance disponible au compteur (en ampères) doit être compatible à votre projet piscine, notamment en prévision de l’avenir, pour la section du câble et de la gaine de protection.
Selon vos dispositions et votre savoir faire, votre Magasin Piscines HydroSud vous conseille gratuitement en magasin. En revanche, il peut aussi contribuer efficacement à la mise en œuvre de vos équipements, ou en vous déléguant un Conseiller Technique sur votre chantier. N'hésitez pas à nous consulter !

Rechercher un magasin Piscines HydroSud
En savoir plus
En savoir plus

Pompe WIPER

Les caractéristiques de la pompe WIPER la destine plus particulièrement à une utilisation d'hydromassage, tant sur un bain à remous intégré à la piscine (exemple : escalier) que sur un spa.

Quelle que soit l'application, la pompe doit être en charge (située en dessous du niveau de l'eau). NB : voir explications sur "CE" et "HMT" à la rubrique Conseils du Pro.

L’isolement entre le moteur électrique et la pompe hydraulique résiste à une tension supérieure à 3 750 Volts.

WIPER est conçue pour travailler avec des eaux propres et à une température maximale de 50° C.

Les matériaux utilisés dans la construction de cette pompe sont de premier choix et ont été soumis à de stricts contrôles hydrauliques et électriques.
