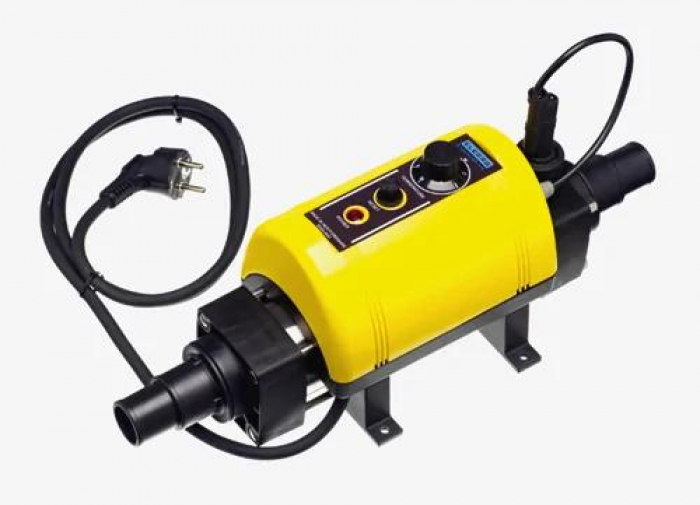

Réchauffeur Nano pour piscine hors sol 3 kW

Convient pour les piscines hors sol d’un volume maximum de 20 m³.
Ne convient pas pour les piscines à eau salée.

Dimensions :


Longueur	422 mm
Hauteur	206 mm
Profondeur	150 mm

Caractéristiques techniques :


• Puissance de chauffage 3 kW
• Tension 230 V monophasé
• Réchauffeur avec résistance électrique (Incoloy 825)
• Corps (tube) en acier inoxydable BS 316
• Thermostat de contrôle analogique (graduation de 1°C)
• Raccordement électrique facile « Plug and Play »
• Débit d’eau requis minimum de 1 m³/h et maximum de 17 m³/h
• Détecteur de débit d’eau en matériaux nobles (or et titane) pour une utilisation sûre de l’appareil à partir d’un débit de 1 m³/heure
• Pression de marche 4 bars maxi
• Thermostat de contrôle de 0 à 40°C
• Thermostat de sécurité à 55°C (réarmement manuel)
• Fixation au sol ou murale
• Raccordement hydraulique ø 50 mm
• Kit adaptateurs de raccordement ø 32 et 38 mm, connectables sur tuyau flexible
• Installation en ligne sur le circuit hydraulique
• Garantie 2 ans dans les conditions d’installation et d’utilisation indiquées par le fabricant

Réchauffeur électrique NANO

Positionnement :

Le réchauffeur NANO doit être placé dans un local sec, à l’abri des intempéries. Il doit être fixé sur une base solide ou sur un mur. Le réchauffeur doit obligatoirement être installé en position horizontale et à l’endroit, c'est-à-dire avec le boîtier de contrôle et de commande situé au-dessus du corps de circulation.
Le réchauffeur sera de préférence implanté au point le plus bas du système de filtration.
Il devra être placé après, c'est-à-dire en aval du filtre, mais avant, c'est-à-dire en amont, de tout autre système de traitement d’eau.
Il est vivement conseillé de monter le réchauffeur sur un circuit de dérivation (type by-pass) isolable par des vannes d’arrêt, de manière à en faciliter la maintenance et au besoin le démontage sans condamner le reste du circuit de filtration.

Raccordement électrique :

Le réchauffeur NANO est livré prêt à brancher. Il suffit d’une simple prise de courant (16 A – 230 V) pour brancher la fiche male fournie et le réchauffeur est prêt à fonctionner.

Circulation d'eau :

Le réchauffeur est préréglé en usine pour une circulation d'eau de gauche à droite. Le sens de circulation peut être inversé en tournant l'interrupteur de débit de 180°.
Le débit d’eau passant par le réchauffeur ne doit pas être supérieur à 17 m³/h. Dans le cas d'une filtration supérieure, prévoir un montage de l'appareil en by-pass pour éviter toute détérioration des éléments.
Si le débit d'eau dans le réchauffeur est inférieur à 1 m³/h, le réchauffeur ne fonctionnera pas.

ELECRO
Le réchauffeur NANO a été conçu avec des composants de qualité supérieure dans l’usine d’ELECRO au Royaume-Uni.
Il est composé d’un corps en inox avec des éléments d’entrée et de sortie en alliage polymère spécial. L’élément de sortie comporte un détecteur de flux réversible.
Le réchauffeur est monté sur deux pieds pour permettre le montage mural ou bien au sol. Les éléments de commande se trouvent sur la face avant du boîtier. Des adaptateurs sont fournis pour faciliter le raccordement à des tuyaux flexibles standard.
L’élément d’entrée d’eau a été conçu pour permettre l’immersion totale des résistances, réduisant ainsi considérablement les risques de formation de poches d’air.

Le produit est conforme aux normes européennes suivantes :


• Directive Européenne Compatibilité Electromagnétique 89/336/EEC et 93/068/EEC,
• EN 55014 – EN 55104 , EN 5501, EN 5502, CEI 801-4, CEI 801-2, CEI 801-3
• Directive Européenne basse tension 72/23/EEC
• Norme harmonisée EN 60335-2-35
