CD PAC 10 A - Mono - L

CD PAC 10 A - Mono - L - LABEL HYDRO SUD

CD PAC 10 A - Mono - L

Coffret en ABS double isolation
Protection inter différentiel 30 mA intégrée
1 disjoncteur bipolaire
10 A pour PAC4 disjoncteurs thermiques montés et câblésRéserve de place pour 4 autres disjoncteurs
Port en supplément
Réf 005190
L'unité 381,00 €
Quantité
Livraison à domicile
Indisponible
Click & Collect
Port en supplément
En choisissant le Click & Collect, vous allez être redirigé sur la boutique en ligne du magasin le plus proche de chez vous. Votre panier sera remis à 0.
Voir les magasins revendeurs
Fiche détaillée

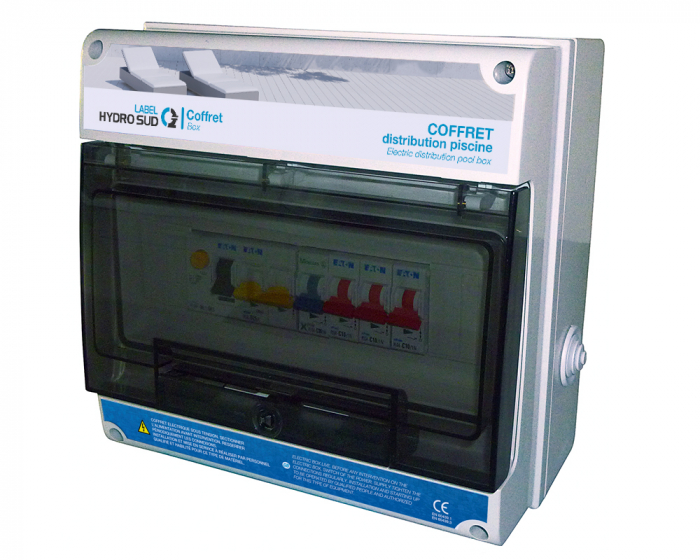

COFFRET DISTRIBUTION PISCINE 10 M LABEL HYDRO SUD

Caractéristiques techniques :

  • Coffret fabriqué en ABS
  • Volet transparent en façade montée sur charnières
  • Dimensions : Hauteur 250 mm – Largeur 255 mm - Profondeur 140 mm
  • Tension d’alimentation 230 V monophasée
  • Interrupteur différentiel 30 mA – 63 A
  • Disjoncteur bipolaire courbe D – 10 A – protection pompe à chaleur
  • Disjoncteur Phase Neutre 20 A – protection coffret de filtration piscine
  • Disjoncteur Phase Neutre 10 A – protection volet automatique
  • Disjoncteur Phase Neutre 10 A – protection électrolyseur
  • Disjoncteur Phase Neutre 10 A – protection régulateur pH
  • Réserve de place pour 4 autres disjoncteurs (éclairage du local, éclairage extérieur, prises électriques du local, etc.) non fournis

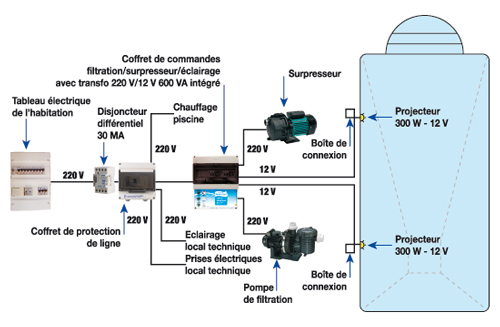

Mode d’utilisation :

  • Alimentation du coffret à partir du secteur en 230 V – Phase + Neutre + Terre
  • Protection des départs par interrupteur différentiel 30 mA
  • Protection du départ de ligne pompe à chaleur en 230 V mono (maxi 10 A)
  • Protection des autres départs de lignes secondaires en 230 V mono (coffret de filtration, volet motorisé, traitement automatique, régulation pH) par disjoncteurs thermiques
