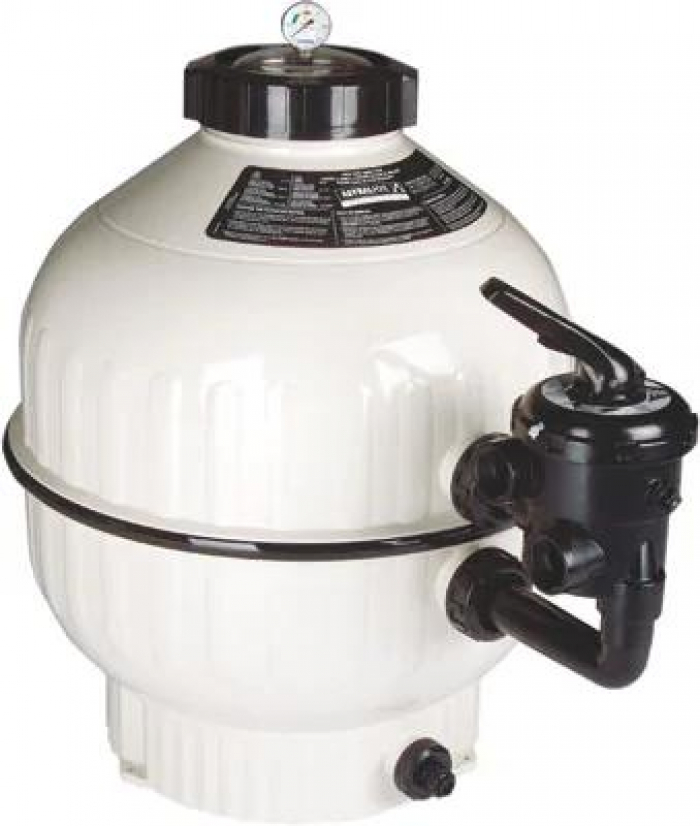

Filtre à sable Cantabric 600 side

Caractéristiques techniques :


Débit maximum	14 m³/h
Vitesse de filtration	50 m³/h/m²
Cuve Ø 600 mm	Couleur ivoire en polypropylène injecté assemblé par électro-soudure
Couvercle	Transparent, Ø 177 mm[/b], facilitant l’inspection visuelle et l’accès à l’intérieur du filtre
Manomètre	Pour le contrôle de lavage du filtre
Diffuseur de répartition d’eau et collecteur en plastique inaltérable	La partie inférieure est équipée d’un collecteur à bras muni de crépines démontables, assurant un flux équilibré et un lavage efficace du filtre
Vidange d’eau	Ø 3/4" avec crépine intégrée au bouchon de purge du sable
Vidange du sable	Ø 1"1/2
Sable (non inclus)	150kg – Préconisation : 1/3 de sable "gros" (Ø 3 à 5mm) et 2/3 de sable fin (Ø 0,5 à 1,6mm)
Hauteur hors tout	875 mm
Pression de travail maximum	2,5 bars
Socle intégré à la partie inférieure du filtre	Avec trous de fixation au sol
Poids	15,8 kg
Vanne multivoies latérale Ø 1"1/2 - 6 fonctions avec poignée de sélection	Position filtration Position lavage à contre courant Position rinçage Position vidange directe vers l’exutoire Position circulation sans filtration Position fermée
Liaison vanne à filtre	Avec raccords union démontables
Garantie	10 ans dégressive



FILTRATION A SABLE

La filtration à sable est actuellement la méthode la plus utilisée pour filtrer l’eau des piscines.

L’engouement des consommateurs et des professionnels pour cette technique est dû à la simplicité de sa mise en œuvre et de son exploitation. Mais la qualité du résultat est étroitement associée à la sélection initiale de votre équipement selon des règles strictes.

Voici quelques indications qui vous permettront de faire le "choix de l’eau propre" !

La "finesse de filtration" :

La "finesse de filtration" d’un filtre à sable dépend, certes, de la granulométrie du média filtrant, mais surtout, d’une bonne adéquation entre le débit de la pompe et la surface filtrante du filtre ; ce rapport se nomme la "vitesse de filtration". Les règles de l’art en piscine familiale précisent que la vitesse de filtration avec un filtre à sable ne doit pas être supérieure à 50m³/h/m²…

Le débit nominal :

Il faut d’abord déterminer le débit nominal de votre filtration en divisant le volume de la piscine par un nombre d’heures : c’est le "temps théorique de recyclage de la totalité du volume d’eau". Plus ce temps est réduit, plus le débit sera important et meilleur sera le recyclage du bassin.

Les règles de l’art en piscine familiale précisent que ce temps doit se situer entre 4h au mieux et 6h au plus.

N.B. - L’affectation du filtre Cantabric Ø 600mm est faite selon ce principe :


• Capacité de filtration maxi X Temps de filtration = Volume d’eau maxi
• 14 m³/h x 4h = piscine de 56 m³
• 14 m³/h x 6h = piscine de 84 m³

La surface filtrante :

Pour déterminer quelle devra être la surface filtrante minimum d’un filtre à sable, il faut diviser le débit par la vitesse de filtration.

Exemple avec le filtre Cantabric Ø 600 mm :

14 m³/h divisé par 50 = 0,28 m²

La surface filtrante est mesurée en m² au niveau de la circonférence de la cuve. Par simplification, le fabricant ASTRAL POOL indique le débit maximum admissible sur son filtre.

Pour information :

La finesse de filtration d’un filtre à sable (uniquement à sable !) est sensiblement améliorée avec l’ajout d’un produit coagulant ou floculant ; la seule condition requise est que la vitesse de filtration ne doit pas excéder 50 m³/h/m².

Durée de fonctionnement :

De quelque nature que soit votre piscine, la durée de fonctionnement de votre filtration doit être au moins égale à la température de l'eau divisée par 2.

Exemple : T° de l'eau à 26°C = 13h

C'est une méthode simple à retenir et efficace. En cas de baignades intensives ou lorsque la température de l'eau est égale ou supérieure à 28°C, faire fonctionner votre filtration 24h/24 pour optimiser le traitement.

Important :

La filtration de piscine doit être programmée en priorité le jour. Le fonctionnement doit être continu et non pas fractionné.
Exemple avec 13H de filtration : de 07H à 20H… Sans arrêt !

Lavage du filtre :

Les produits de traitement destinés à la désinfection, à la correction du pH, ou toutes autres substances chimiques utilisées pour améliorer la qualité de l'eau, finissent à l'usage par provoquer des concentrations résiduelles contraignantes et néfastes.

Pendant la période d'utilisation, nous vous conseillons de laver votre filtre à sable toutes les semaines au minimum (position lavage : 3 minutes – position rinçage : 1 minute).

La procédure de nettoyage présente aussi l’avantage de vidanger un peu d’eau saturée et de la renouveler avec de l'eau neuve. Cette technique de réduction des concentrations améliore la qualité de l'eau sans conséquence majeure sur sa température.

Besoin d'informations complémentaires, de conseils spécifiques, voire d'aide à l'installation ?

Contactez le magasin Piscines HydroSud de votre région, des techniciens vous apporteront tout leur savoir faire au service de votre projet.
Rechercher un magasin Piscines HydroSud

FILTRE CANTABRIC
Design innovant et robustesse à toute épreuve.

La gamme des filtres Cantabric n’est pas seulement très complète, c’est aussi l’une des meilleures sur le marché en terme de longévité, de rendement et de performances.

Fabriqués en deux parties en thermoplastique injecté puis soudés, ils sont ensuite équipés d’un collecteur et d’un diffuseur en plastique inaltérable. Les filtres ainsi obtenus offrent une protection anticorrosion totale et se passent pour ainsi dire de maintenance.

Ce filtre correspond sûrement aux besoins de votre piscine, mais il doit être compatible avec l'ensemble de vos hypothèses de projet, tant en construction qu'en rénovation.

Il est notamment associé à plusieurs autres matériels, existants ou à déterminer et il est donc intimement lié à d'autres équipements hydrauliques, comme les pompes de filtration, et électriques, comme les coffrets électriques.
