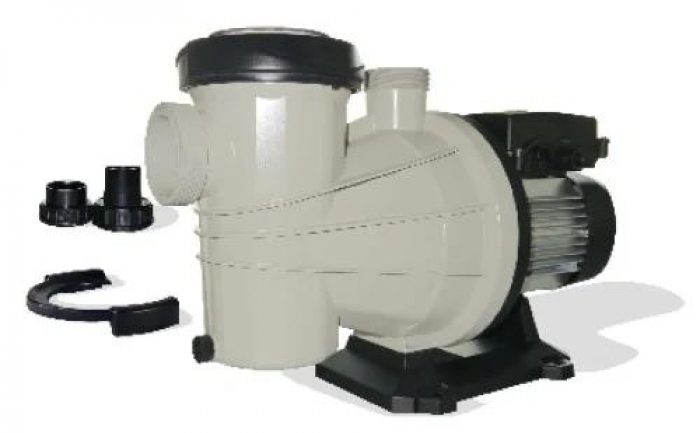

Pompe piscine MXE 1600TR - L

Pompe piscine MXE 1600TR - L - LABEL HYDRO SUD

Pompe piscine MXE 1600TR - L

Débit à 8 m de CE : 22 m³/h
Tension d’alimentation : 400 V / 50 Hz
Livraison offerte
Réf 005665
garantie
3 ans
L'unité 542,00 €
Quantité
Livraison à domicile
Indisponible
Click & Collect
En choisissant le Click & Collect, vous allez être redirigé sur la boutique en ligne du magasin le plus proche de chez vous. Votre panier sera remis à 0.
Voir les magasins revendeurs
Fiche détaillée

Pompe MXE 1600TR


Caractéristiques techniques
Débit à 8 m de HMT 22.00 m³/h
Débit à 10 m de HMT 20.00 m³/h
Puissance électrique P1 1,6 kW (voir Conseil du pro)
Puissance électrique P2 1,1 kW (voir Conseil du pro)
Tension 400 V triphasé
Intensité 2,8 A
Protection IP55
Eau salée 7 g/l max.
Branchement électrique large boîte à borne avec schéma intégré
Axe moteur qualité acier inox AISI 431
Corps de pompe renforcé et inoxydable
Pied support de pompe amovible, avec 4 pattes de fixation et amortisseur anti-vibration
Préfiltre polypropylène/fibre de verre muni d'un bouchon de vidange
Panier de préfiltre grande capacité
Couvercle transparent avec bague de serrage
Raccordement aspiration ø 63 mm
Raccordement refoulement ø 50 mm


MXE 1600TR est une pompe auto-amorçante 4 mètres.

Cette pompe de filtration est compatible avec tout type de produit agréé (électrolyse au sel, chlore, brome, ozone, biguanide...) et eau déminéralisée.

La qualité de filtration est essentielle dans le processus de traitement de l'eau de votre piscine, d'où l'importance d'associer correctement une pompe de filtration avec un filtre correctement dimensionné, le tout piloté et protégé par un coffret de commande.

Le rôle de la pompe pour piscine est de recycler un maximum de m³ d'eau en un minimum de temps ; le débit de la pompe MXE 1600TR lui permet de recycler la totalité d'un bassin de 110 m³ en 5 h. Les performances de la pompe MXE 1600TR sont conformes à cet engagement de qualité.



Conseil du pro
Conseil du pro

Pompe de filtration MXE 1600 TR

CE et HMT, quézaco ?

Le débit d'une pompe est variable selon 3 facteurs :
  • La hauteur géométrique d'aspiration : C'est la hauteur mesurée en mètre de colonne d'eau (CE) entre l'embouchure "aspiration" de la pompe de filtration et le plan d'eau de la piscine. Lorsque la pompe est située au-dessus du niveau de l'eau, cette situation est dite "en élévation". La hauteur géométrique d'aspiration excède rarement 2 à 3 m afin de ne pas perturber l'auto-amorçage et le rendement de la pompe. Dans le meilleur des cas, cette hauteur est nulle : la pompe est au même niveau que le plan d'eau, voire en dessous ; on dit alors que la pompe est "en charge" et sa hauteur géométrique d'aspiration est négative. C'est dans cette situation qu'une pompe est la plus performante.

  • La hauteur géométrique de refoulement : C'est la hauteur mesurée en mètre de colonne d'eau (CE) entre l'embouchure "refoulement" de la pompe et le plan d'eau de la piscine. Cette hauteur peut être positive (pompe située en dessous), nulle (pompe au même niveau) ou négative (pompe située au dessus). La hauteur géométrique de refoulement est moins contraignante pour une pompe que la hauteur géométrique d'aspiration.

  • Les pertes de charges de l'installation : Elles sont constituées par l'ensemble des équipements hydrauliques ; chacun d'eux constitue un obstacle qui freine la circulation de l'eau (par ex. les canalisations et raccords). L'accumulation de ses obstacles se mesure aussi en mètre de colonne d'eau (CE) à partir des "courbes de pertes de charge" concernant chaque matériel.
En additionnant tous les mètres de colonnes d'eau (CE) on obtient la Hauteur Manométrique Totale (HMT) de l'installation ! Par convention, plutôt que de faire effectuer un calcul long et onéreux par un Bureau d'Etudes, la profession considère qu'une installation de piscine familiale standard, génère une HMT de 8 à 10 m de CE.




Puissance absorbée / puissance restituée : ce qu’il faut savoir

Deux puissances caractérisent le moteur d’une pompe :
  • Puissance P1 : c’est la puissance électrique absorbée par le moteur, celle qui entre en compte pour le calcul de la consommation du moteur et le choix du disjoncteur magnétothermique.
  • Puissance P2 : c’est la puissance réellement disponible à l’arbre (pour faire tourner la turbine). Cette puissance est prise en compte pour calculer la puissance d’une pompe.

Electricité :
  • L’installation d’une pompe de filtration doit satisfaire aux exigences de la norme NF C 15-100.
  • La ligne d’alimentation électrique du local technique est obligatoirement protégée par un disjoncteur différentiel inférieur ou égal à 30 mA.
  • Dans tous les cas de figure, vous devez faire appel à un électricien qualifié, seul habilité pour intervenir sur le tableau électrique général de l’installation.
  • La puissance disponible au compteur (en ampères) doit être compatible à votre projet piscine, notamment en prévision de l’avenir, pour la section du câble et de la gaine de protection.

Besoin d'informations complémentaires, de conseils spécifiques, voire d'aide à l'installation ?
Contactez le magasin Piscines HydroSud de votre région, des techniciens vous apporteront tout leur savoir faire au service de votre projet.
